技術特性
工作
先導式減壓 / 溢流閥將②口初始高壓減壓到①口，①口可得到穩定不變的壓力值，同時具
有從①口到③口的全流量溢流功能。油口③的壓力按 1:1 疊加到閥的設定上，且油口③的
壓力不應超過 350bar。
此閥推薦的②口最大壓力是由減壓閥的彈簧調節范圍而定的。
彈簧調節范圍：D，E，N 和 Q，②口和①口的最大允許壓差為 140Bar；
彈簧調節范圍：A，B 和 H，②口和①口的最大允許壓差為 210Bar；
彈簧調節范圍：C 和 W，是由進油口最大壓力 350Bar 來測試的；
例：彈簧調節范圍 D（1.7-55bar），最大允許壓差為 140bar，若①口設定為 50bar，
則②口最大允許壓力為：190bar。
-

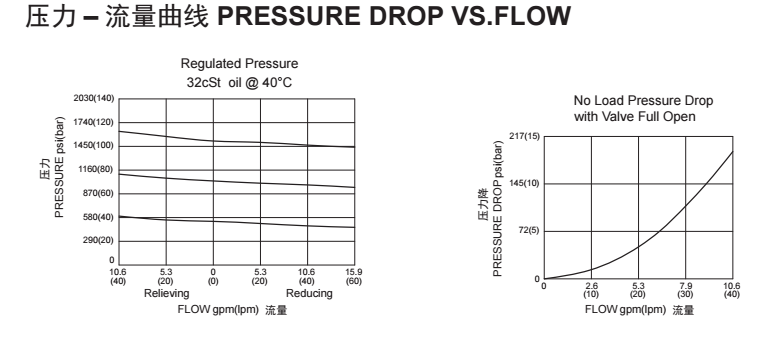

技術曲線
-
技術參數

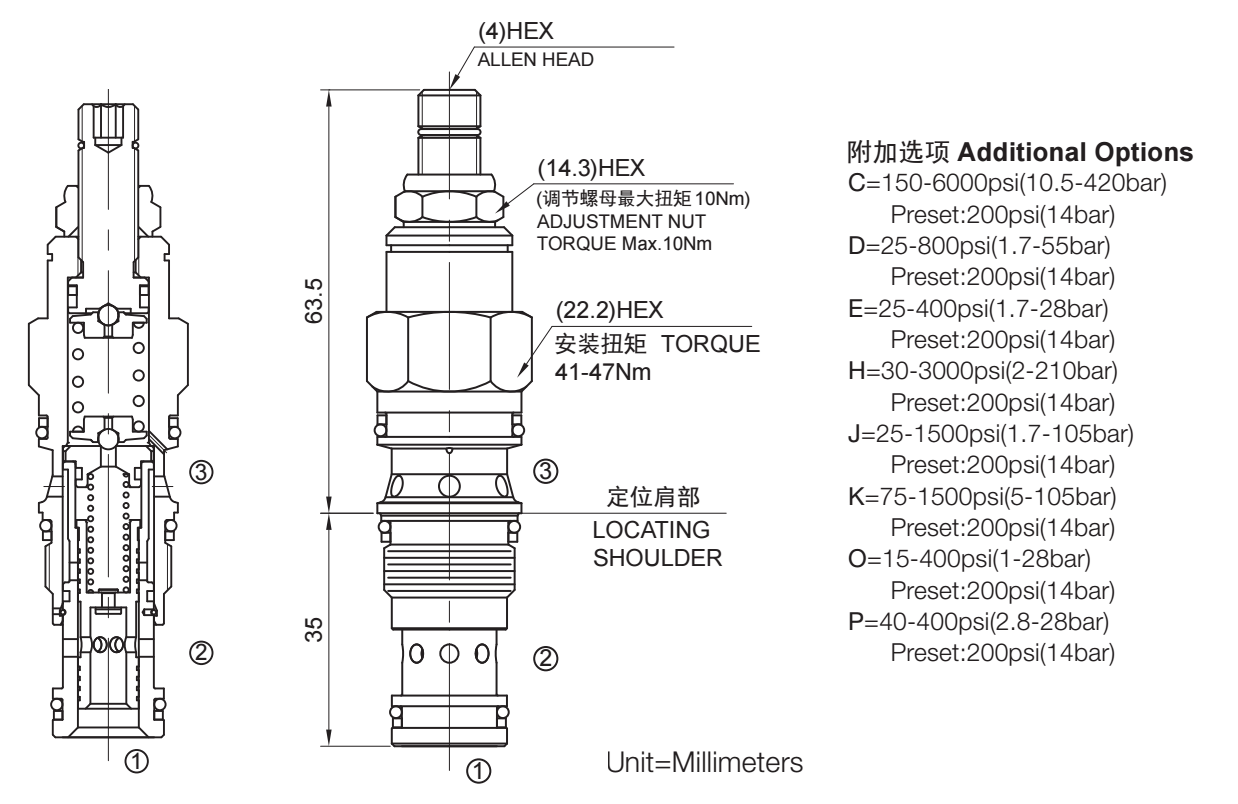

工作壓力350bar流量請查看《壓力-流量曲線圖》插孔SUN T-11A過濾參考《油液清潔度》彈簧調壓范圍A： 7-210bar，preset預設定：14bar
B： 3.5-105bar，preset預設定：14bar
N： 4- 55bar，preset預設定：14bar
Q： 4- 28bar，preset預設定：14bar
W：10.5-315bar，preset預設定：14bar溫度-40oF to +250oF (-40 oC to +120 oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)閥塊材料鋼和球鐵允許使用最大壓力350bar -
文件下載
PDF文件 -
相關輔件
閥塊
