LDPR5-10

PDF下載

描述

滑閥直動式減壓 / 溢流閥

液壓原理圖

聯系我們

展開全部

收起全部

  • 技術特性

    在①口的壓力達到彈簧設定的壓力時,從②到①減壓。彈簧腔內排到③口。

    當①口的壓力超過預設定的壓力 10bar 以上時,②口漸漸關閉,①到③開始溢流。

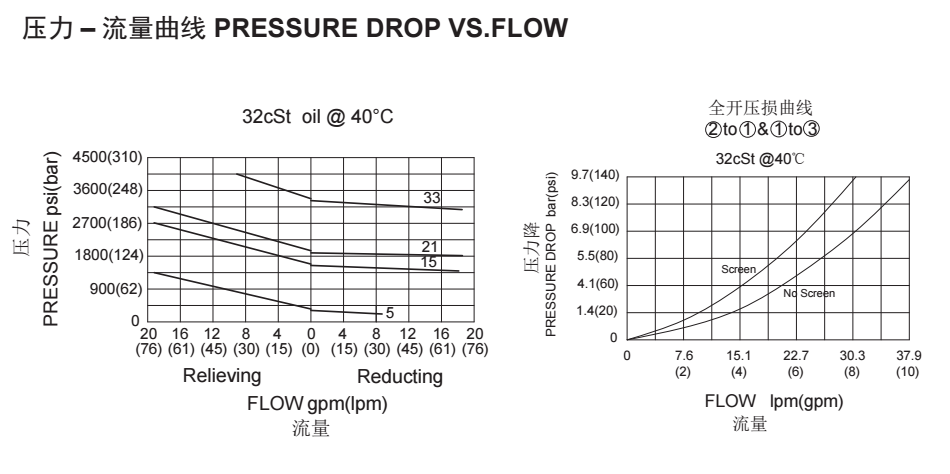

  • 技術曲線


  • 技術參數

    工作壓力
    Ports ①&②:345bar
    Port ③: 69bar
    流量
    請查看《壓力-流量曲線圖》
    插孔
    10-3
    過濾
    參考《油液清潔度》
    內泄漏
    from②to③(內泄漏②到③)82cc/min.max
    彈簧調壓范圍
    10.3-37.9 bar,preset預設定: 19bar
    6.9-103.4 bar,preset預設定: 57bar
    27.6-144.8 bar,preset預設定: 72bar
    55.2-227.5 bar,preset預設定:114bar
    溫度
    -40oF to +250oF(-40oC to +120oC)
    閥塊材料
    鋼和球鐵允許使用最大壓力350bar
  • 文件下載

    PDF文件
  • 相關輔件

    閥塊
