LFD5-12

PDF下載

描述

壓力補償型,插裝式分流/ 集流 閥

液壓原理圖

聯系我們

展開全部

收起全部

  • 技術特性

    工作:

    分流模式時,油液從③口按比例分流到②口和④口,與工作壓力無關。集流時,匯合

    ②口和④口油液。

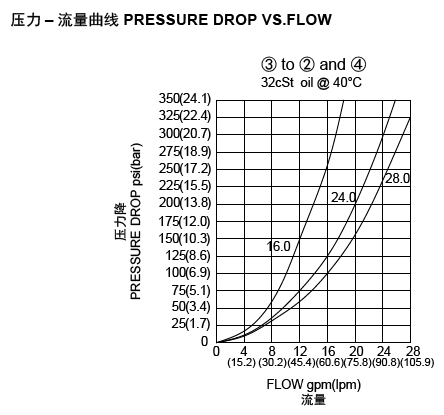

  • 技術曲線


  • 技術參數

    工作壓力
    345bar
    流量
    請查看《壓力-流量曲線圖》
    插孔
    12-4
    過濾
    參考《油液清潔度》

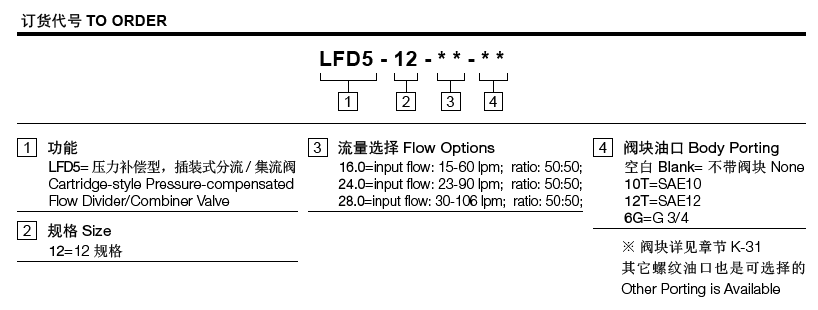

    流量選項
    input flow: 15-60 lpm; ratio:50:50; model: LFD5-12-16.0
    input flow: 23-90 lpm; ratio:50:50; model: LFD5-12-24.0
    input flow: 30-106 lpm; ratio:50:50; model: LFD5-12-28.0
    流量控制精度
    10% of inlet flow for Models16.0 and 24.0
    15% of inlet flow for Model 28.0
    溫度
    -40oF to +250oF(-40oC to +120oC)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)
    閥塊材料
    6061-T6鋁,允許使用最大壓力207Bar 鋼和球鐵允許使用最大壓力350Bar
