技術特性
工作:
帶先導開啟平衡閥用于控制超越負載工況。油液從②口到①口單向自由流動；油液經
直動，先導輔助從①口溢流到②口，③口是溢流輔助控制口，按控制比降低溢流功能
的有效設定值。
特性:
最大設定壓力至少為最大負載壓力的 1.3 倍。
②口的背壓按“控制比 +1”的倍數加到溢流閥的設定值上即增加值 =(1+ 控制比)×壓力值。
標準設定時 , 閉合壓力值大于設定壓力值的 85%；低于標準設定, 則閉合壓力值的百分比相應降低。
工廠的設定是指當溢流閥開啟（流量為 30cc/min）時的壓力。
-

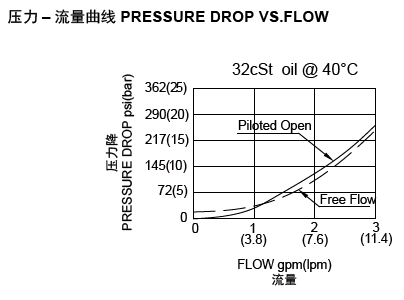

技術曲線
-
技術參數
工作壓力350bar流量請查看《壓力-流量曲線圖》插孔HYDAC FC06-3過濾參考《油液清潔度》最大負載270bar單向閥開啟壓力1.7bar內泄漏5 drops/min.(滴/分) max.彈簧調壓范圍13.8 to 350 bar; preset預設定：228bar控制比4:1溫度-40oF to +250oF(-40oC to +120oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（礦物油粘度)閥塊材料鋼和球鐵允許使用最大壓力350bar -
