技術特性
工作
帶先導開啟平衡閥用于控制超馳負載。它允許油液從②口到①口單向自由流動；油液
經直動，先導輔助從①口溢流到②口，③口是溢流輔助控制口，按控制比降低溢流功
能的有效設定值。
特性
? 最大設定壓力至少為最大負載壓力的 1.3 倍。
? 全限流閥泄壓流量不足，但是具備熱泄功能。
? ②口的背壓按“控制比 +1”的倍數加到溢流閥的設定值上即增加值 =(1+ 控制比 )× 壓力值。
? 標準設定時 , 閉合壓力值大于設定壓力值的 85%；低于標準設定 , 則閉合壓力值的百分比相應降低。
? 工廠的設定是指當溢流閥開啟（流量為 30cc/min）時的壓力。
-

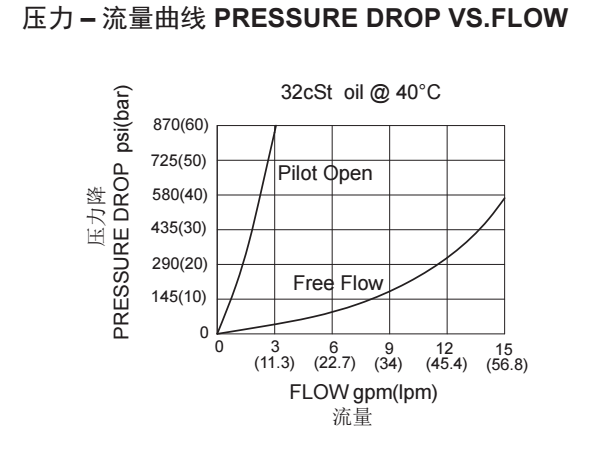

技術曲線
-
技術參數
流量請查看《壓力-流量曲線圖》插孔SUN T-11A過濾參考《油液清潔度》最大設定值350bar最大負載270bar內泄漏5 drops/min.(滴/分)控制比10:1溫度-40oF to +250oF(-40oC to +120oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（礦物油粘度)閥塊材料6061-T6鋁，允許使用最大壓力207bar 鋼和球鐵允許使用最大壓力350bar -
