平衡閥使用簡要

    我司強烈建議平衡閥在裝入系統之前按系統需要設定好壓力，且最好由我司在產品出廠前根據客戶要求設定壓力。一方面裝入系統的平衡閥難以精確設定壓力，給操作帶來困難；另一方面裝入系統的平衡閥①口常會伴有負載存在，過大的負載壓力會給調壓人員的操作帶來困難，甚至?xí)斐烧{(diào)壓零件的損壞。平衡閥調壓方法：內六角一端正對視線，順時針旋轉為右旋，右旋調壓桿降低負載設定壓力；逆時針旋轉為左旋，左旋調壓桿增加負載設定壓力。

1 出廠前平衡閥壓力設定標準( 以LCBEA-LHN 平衡閥為例)：
    平衡閥出廠時設定壓力為①口負載開啟壓力( 以負載開啟壓力為210bar 為例)。
1.1 安裝測試油路，以標準扭矩將平衡閥裝入系統，初始設定將調壓桿右旋到底，使設定壓力達到最小值，負載低壓通油測試；
1.2 無負載情況下，左旋調壓桿至31/4 圈，鎖緊調壓螺母，然后緩慢增加負載，此時設定壓力應為210bar( 如果設定壓力有偏差，應在無負載情況下以相同操作微調至標準設定壓力)；
1.3 注意事項：
1.3.1 組裝工作臺測試所需液壓系統回路時要確保安全后再裝閥測試；
1.3.2 調壓前必須松開調壓鎖緊螺母，旋轉調節桿設定壓力必須在無負載情況下進行；
1.3.3 調壓桿右旋為減壓，左旋為增壓；
1.3.4 高壓調試之前最好低壓通油一次；
1.3.5 鎖緊調壓螺母后請勿再轉動調壓桿；
1.3.6 調壓設定參照平衡閥壓力設定附表( 見附表)，如有偏差以實際設定為準；
1.3.7 平衡閥安裝扭矩必須符合標準規范( 詳見技術資料)；
1.3.8 平衡閥的最大設定壓力應為最大負載感應壓力的1.3 倍。設定壓力不能過高，否則會增加液控口的背壓，產生節流使油缸下降緩慢。

2 強行裝入系統調定壓力
    如若在特別情況下，不得不在裝入系統后再次設定，以下為建議方法：
2.1 強行裝入系統調壓
2.1.1 必須遵守系統操作的相關要求，確保整個設備系統在控制之內，不會因設備運動造成任何的毀壞或傷害；
2.1.2 應特別注意因壓力重新設定后引起的設備運動位置的變化；特別注意增加設定壓力的旋轉方向為左旋；
2.1.3 系統中如若沒有壓力顯示設備，請于方便處安裝以便調試和觀測記錄；
2.1.4 因平衡閥的最大設定壓力應為最大負載感應壓力的1.3 倍，故在測出平衡閥所支撐執行設備的最大負載后要擴大1.3 倍，所得的壓力值才為平衡閥的設定壓力值；
2.1.5 必須在平衡閥支撐的執行器上設定壓力，若此執行器引起角位移，則需其在最大負載位置以最小流量緩慢增加負載，增加負載時觀測壓力表，記錄得到的最大值；
2.1.6 請從出廠前平衡閥設定的標準壓力開始，將觀測到的負載壓力擴大1.3 倍，然后通過順﹑逆的旋轉來調整壓力至計算出來的壓力值，旋轉圈數參照附表，計算值大于出廠標準壓力值則逆時針旋轉，小于則順時針旋轉。( 注意：閥的最終設定壓力將不可能在壓力表上觀測到，因為其會高于最高負載的誘導壓力。)
2.1.7 在旋轉圈數計算時，所選附表參數以試驗均值為主要依據，理論值為附屬參考。
2.1.8 若被設定閥已被順時針旋到底，則在調壓前增加一個逆時針全旋轉。
注意事項：測得執行器最大負載后，將系統壓力降為常壓后再重新設定平衡閥的壓力，不要在伴隨系統負載高壓下設定壓力；在使用內六角扳手旋轉調節桿時，務必將扳手插到內六角底端，旋不動時，請勿強行施加扭力矩，以免損壞調壓零部件。

2.2 設定過程示例：
    以LCBEA-LHN 為例，設定范圍70 ～ 280bar，出廠設定210bar；
2.2.1 假設測得的最大壓力為120bar，將負載乘以1.3(120bar×1.3=156bar), 得平衡閥建議設定壓力為156bar。
2.2.2 查表得LCBEA-LHN 的每圈調壓量為93bar，用設定壓力值減去出廠設定標準壓力后除以每圈的調壓量，得出的為正值則逆時針旋轉，得出的為負值則順時針旋轉，旋轉圈數計算如下：
                                             (156-210)/93=-0.58( 順時針)
根據以上計算為負值，應順時針近似旋轉3/5 圈。

3 液控開啟壓力計算
    平衡閥的工作包括③口液控部分和①口溢流部分，液控部分和溢流部分的面積比為液控比。液壓油從①口反向流回②口時被單向閥鎖住，當液控口有與①口負載成反比的作用力時單向閥開啟，油流回②口。③口液控壓力有效的降低了閥的設定壓力，此可根據控制活塞上液控面積和溢流面積的比較分析得出。例如：一個閥的液控比為3:1，設定壓力為3000psi，負載壓力為2000psi，則需要打開溢流閥的液控壓力為333psi，
即(3000psi-2000psi)/3=333psi。

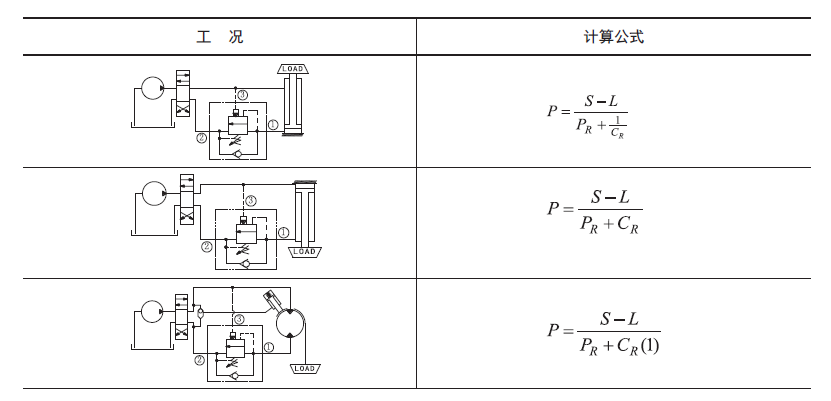

液控比計算方法如下：

為便于闡述，以上參數設定如下：S = 為閥的設定壓力
L = 為負載壓力
PR = 為液控比( 比數為1，例如3:1 則PR = 3)
CR = 為液壓缸面積比( 無桿腔/ 有桿腔)

        平衡閥壓力設定附表：

      注意：以上表格中沒有的以相近的型號參數為參考依據。
