技術特性
工作:
在穩定狀態下，油從①口流向②口，彈簧腔連接大氣。
當在②口的壓力達到彈簧設定的壓力時，閥芯提起，阻止油液從①流進，從而實現②
口減壓。

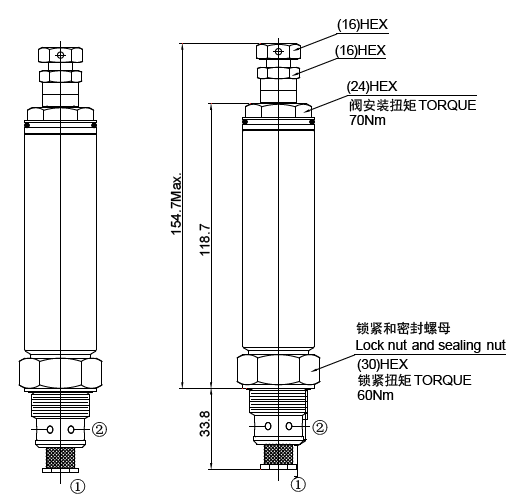

安裝提示:
1. 擰入閥之前，將鎖緊密封螺母旋回止擋位置。
2. 擰入閥，并用規定的扭矩?cái)Q緊。閥前端的密封邊和閥塊內階孔的棱邊構成了輸入側
到輸出側的金屬密封。
3. 用規定的扭矩?cái)Q緊鎖緊密封螺母。
-

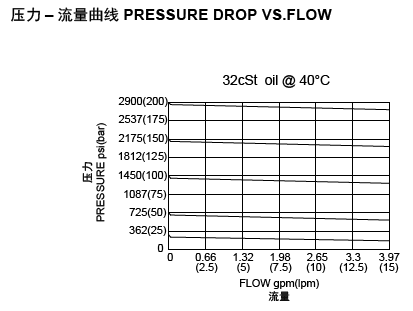

技術曲線
-
技術參數
工作壓力500bar流量請查看《壓力-流量曲線圖》插孔CDK3過濾參考《油液清潔度》內泄漏<1 drops/min.(滴/分) in closed state閉合壓力80% of crack pressure開啟壓力(crack pressure at 0.95lpm/0.25gpm)彈簧調壓范圍15 to 130 bar; preset預設定：130bar
20 to 200 bar; preset預設定：200bar
30 to 300 bar; preset預設定：300bar溫度-40oF to +250oF(-40oC to +120oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（礦物油粘度)閥塊材料鋼和球鐵允許使用最大壓力350bar -
