技術特性
工作:
此類閥為非平衡，外控開啟，二通邏輯開關單元。此類閥在彈簧偏置下處于關閉狀態且
集成一個梭閥，從而可將①口或②口中較高的壓力作為先導源。當堵?、劭冢壿媶卧?/p>
會在彈簧力作用下保持關閉狀態。當③口導通到油箱，只要有足夠的壓力克服彈簧力，
邏輯閥將開啟。③口產生的作用力加上彈簧力必須比①口和②口產生的作用力之和大，
閥才能保持關閉狀態。注意：先導面積（③口）是①口作用面積的1.8 倍且為②口作用
面積的2.25 倍。
-

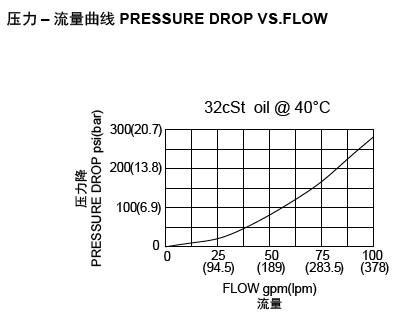

技術曲線
-
技術參數
工作壓力350bar流量請查看《壓力-流量曲線圖》插孔SUN T-17A過濾參考《油液清潔度》內泄漏10 drops/min. (10滴/分) max.溫度-40oF to +250oF(-40oC to +120oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（礦物油粘度)閥塊材料鋼和球鐵允許使用最大壓力350bar -
